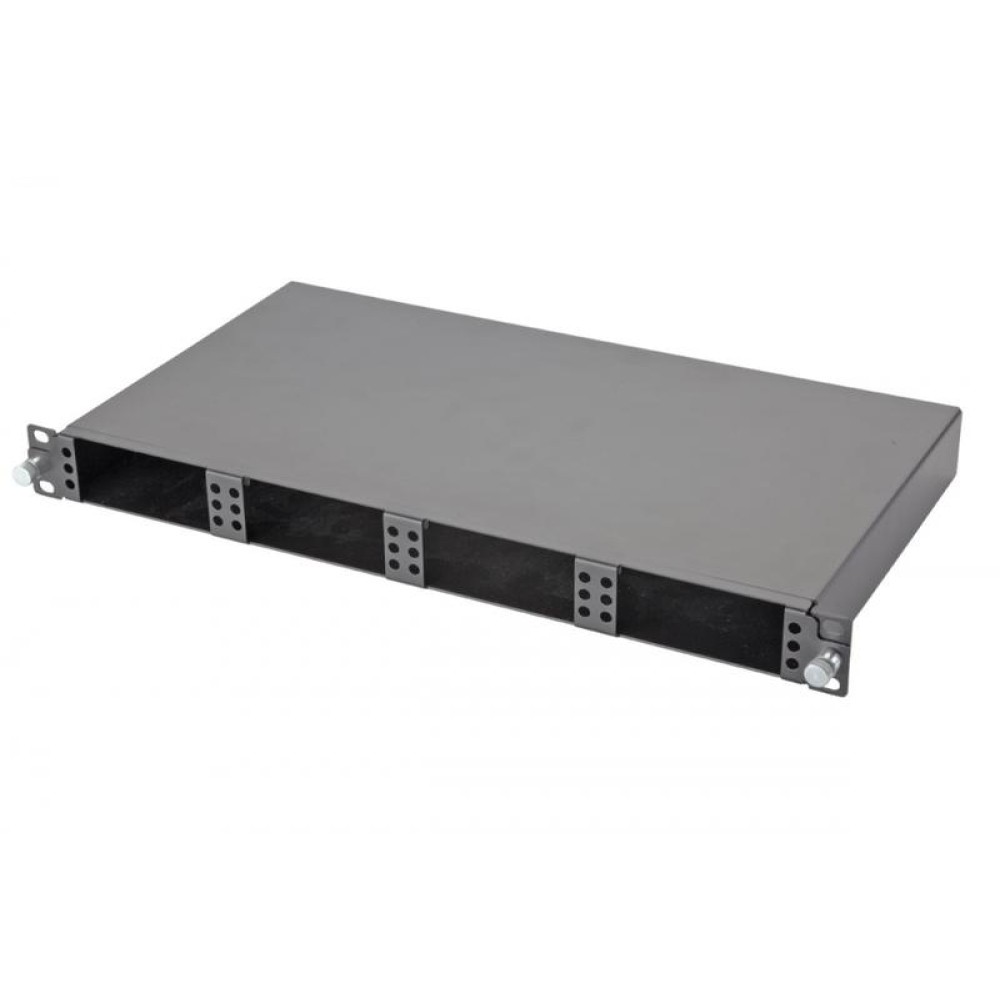

Панель 19дюйм Q-SLOT 1U выдвижная 4 слота корпус Eurolan 47M-20-00-01BL

Панели коммутационные выдвижные Q-SLOT, 4 слота (далее – изделие) предназначены для
установки оборудования универсальной платформы Q-SLOT.
Панель представляет собой сборную конструкцию, состоящую из двух частей: кожуха с
направляющими салазками, монтируемого в 19’’ направляющие и выдвижного съемного
рабочего стола. На лицевой панели рабочего стола имеется четыре технологических слота
для монтажа оборудования серии Q-SLOT.
С задней стороны рабочего стола присутствуют:
• два отверстия для установки гермовводов (цанг) диаметром 20 мм;
• два отверстия для установки гермовводов (цанг) диаметром 25 мм;
• слот для ввода кабелей без применения гермовводов.
На нижней плоскости рабочего стола нанесены вырубки для фиксации кабелей посредством
лент или стяжек Velcro, а также проделаны отверстия для монтажа сплайс-кассет (напротив
каждого слота).
С лицевой стороны рабочего стола панели 47M-20-00-02BL имеется передний организатор с
крышкой (глубина 105 мм).
Изделие предназначено для организации коммутационного поля со средней и высокой
плотностью портов (в зависимости от применяемых типов планок или кассет),
информационной проводке ЦОД, крупных корпоративных систем, комплексов ядра сети.
Панели могут использоваться в качестве терминального оборудования для
терминированных медных и оптических решений с применением соответствующего
терминального оборудования.
Также панели поддерживают сращивание оптического кабеля посредством сварки с
монтажными шнурами.
Конструкция панелей не позволяет надежно фиксировать и закреплять бронированные
оптические кабели.
Изделие обеспечивает:
• ввод, размещение, крепление и хранение запасов станционных, линейных
волоконно-оптических кабелей и сборок MTP;
• возможность комбинирования оптических и медных портов;
• возможность комбинирования кассет MTP и планок с оптическими или FTPрозетками;
• соединение, переключение линейных и станционных кабелей с оптическими
волокнами в сети связи общего пользования, в технологических сетях связи и сетях связи
специального назначения;
• подключение контрольно-измерительной аппаратуры;
• маркировку линейных и станционных цепей.
