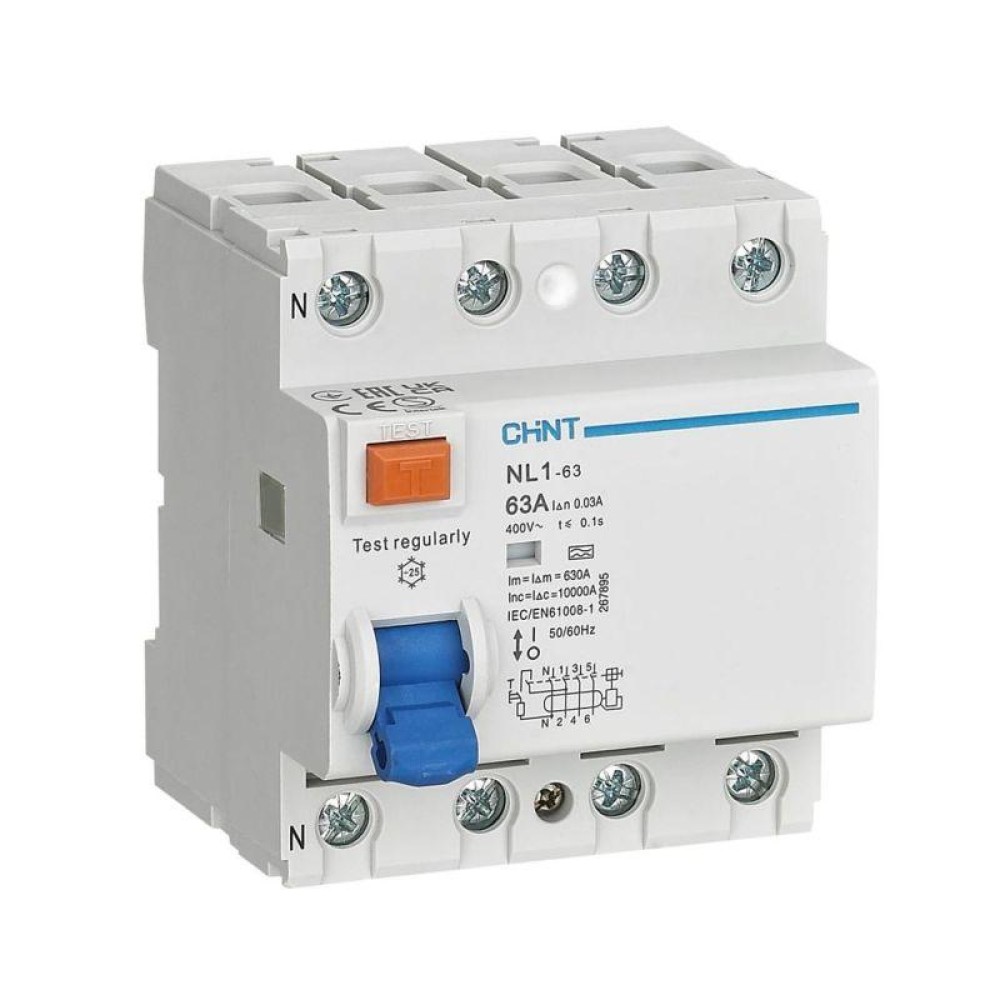

Выключатель дифференциального тока (УЗО) 4п 63А 100мА тип A-SI AX NL1-63 6кА (R) CHINT 200896

Выключатели дифференциального тока (ВДТ или УЗО) серии NL1-63 (G/SI) предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 100 А для нечастых включений и отключений нагрузок, а также защиты от поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
G/SI – защита от синусоидальных дифференциальных токов переменного тока, а также импульсных дифференциальных токов постоянного тока независимо от того, возникают ли они внезапно или медленно. Этот тип имеет фильтр от ложных срабатываний, вызванных гармониками и переходными процессами.
Устройство этого типа выдерживают воздействие импульса 8/20 мкс амплитудой 3000 А.
Необходимо проверять работоспособность ВДТ серии NL1-63 нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 16 А до 100 А
Исполнение по числу полюсов – 1P+N; 3P+N
Ном. отключающий дифференциальный ток – 10 мА;30 мA; 100 мA; 300 мA
Тип ВДТ – G, S
Конструктив устройства – электромеханический
Электрическая износостойкость – 2000 циклов В/О
Механическая износостойкость – 20000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов

Выключатели дифференциального тока серии NL1-63 (G/SI) дополнительно могут оснащаться вспомогательным контактом состояния AX-5.
