Реле защиты двигателя многофункциональное AZD-02 защита трехфазн. двигат. до 2.2кВт; и для работы с

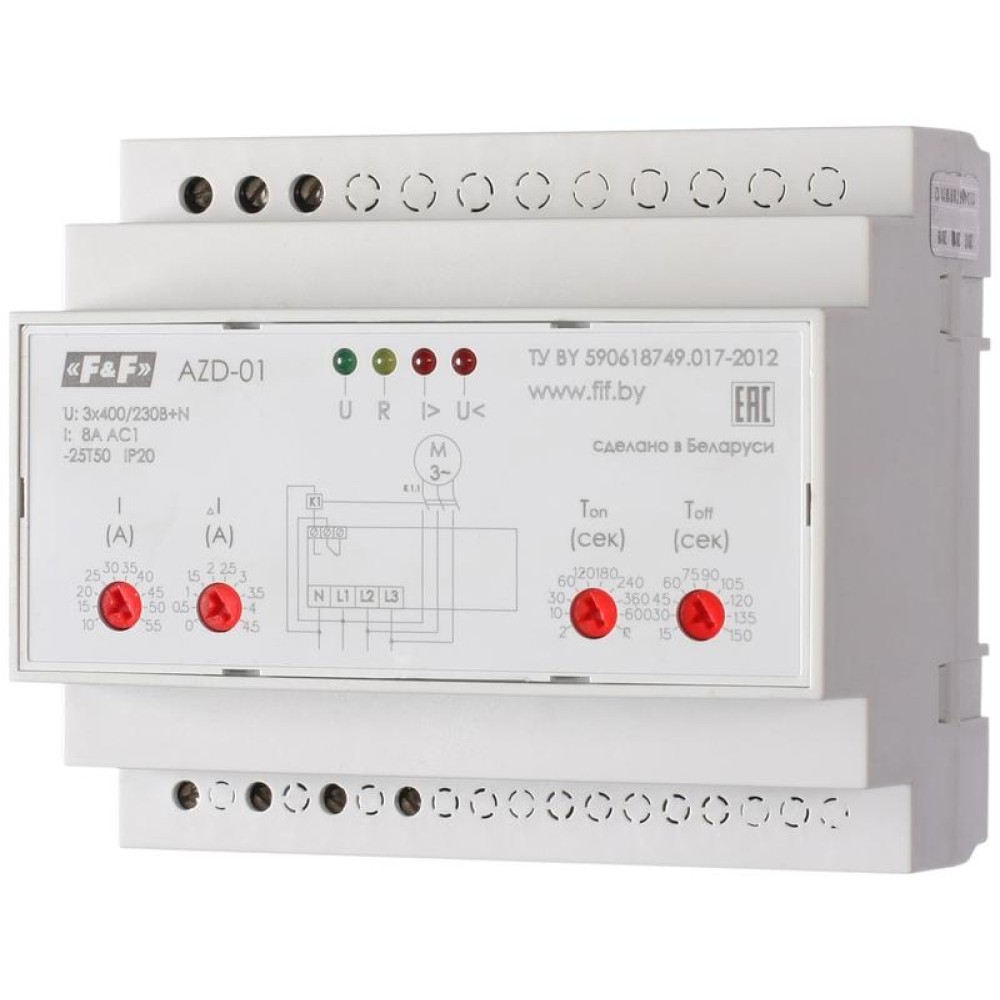

Реле защиты электродвигателей серии "AZD"
Монтаж на DIN-рейку.
Предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/ 3x230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения при возникновении аварийных режимов работы.
Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при обрыве любой фазы;
- при недопустимой асимметрии токов;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при недопустимой асимметрии фазных напряжений;
- при коротком замыкании.
Принцип работы

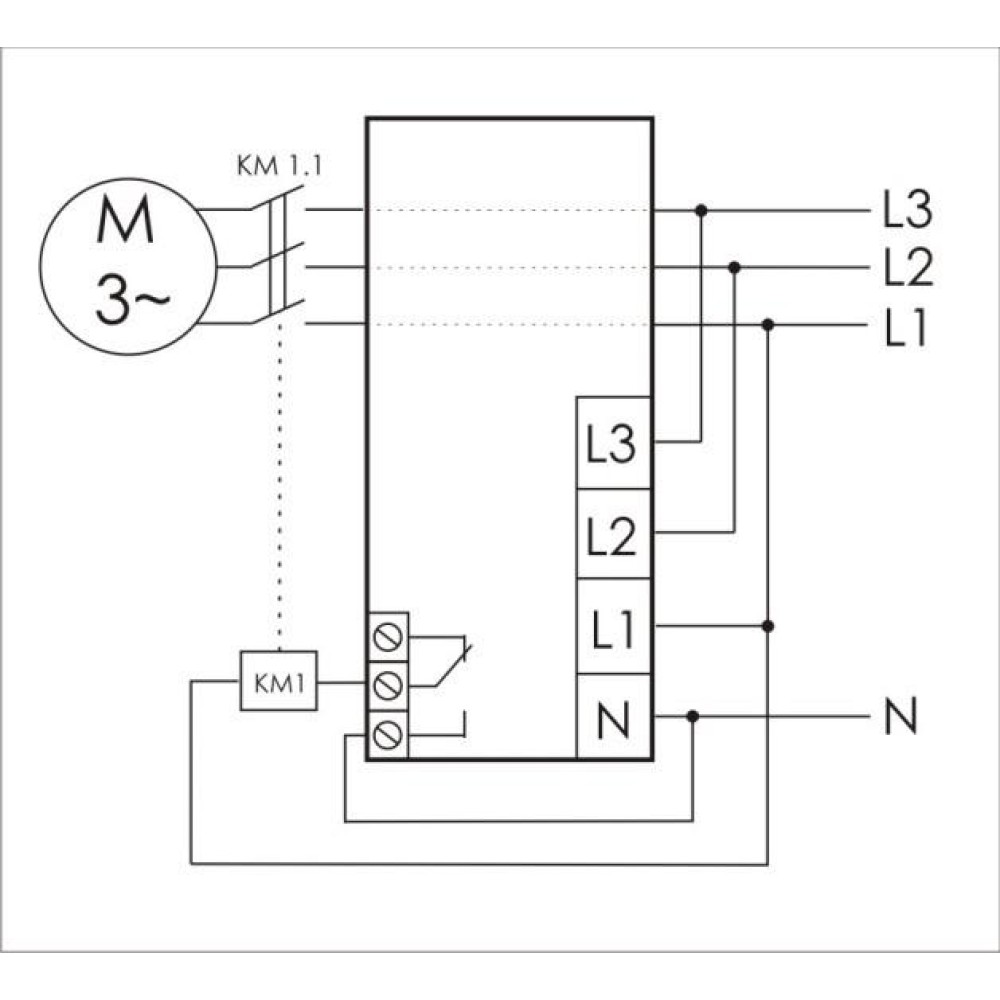

Если контролируемые параметры в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
диапазон контролируемых токов ЭУ в пределах 1-5,5А;
защита трехфазных электродвигателей мощностью до 2,2 кВт (с трансформатором тока электродвигатели более 2,2 кВт);
контакт - 1NO/NC (8 А);
напряжение питания 3x400/ 3x230В+N.
