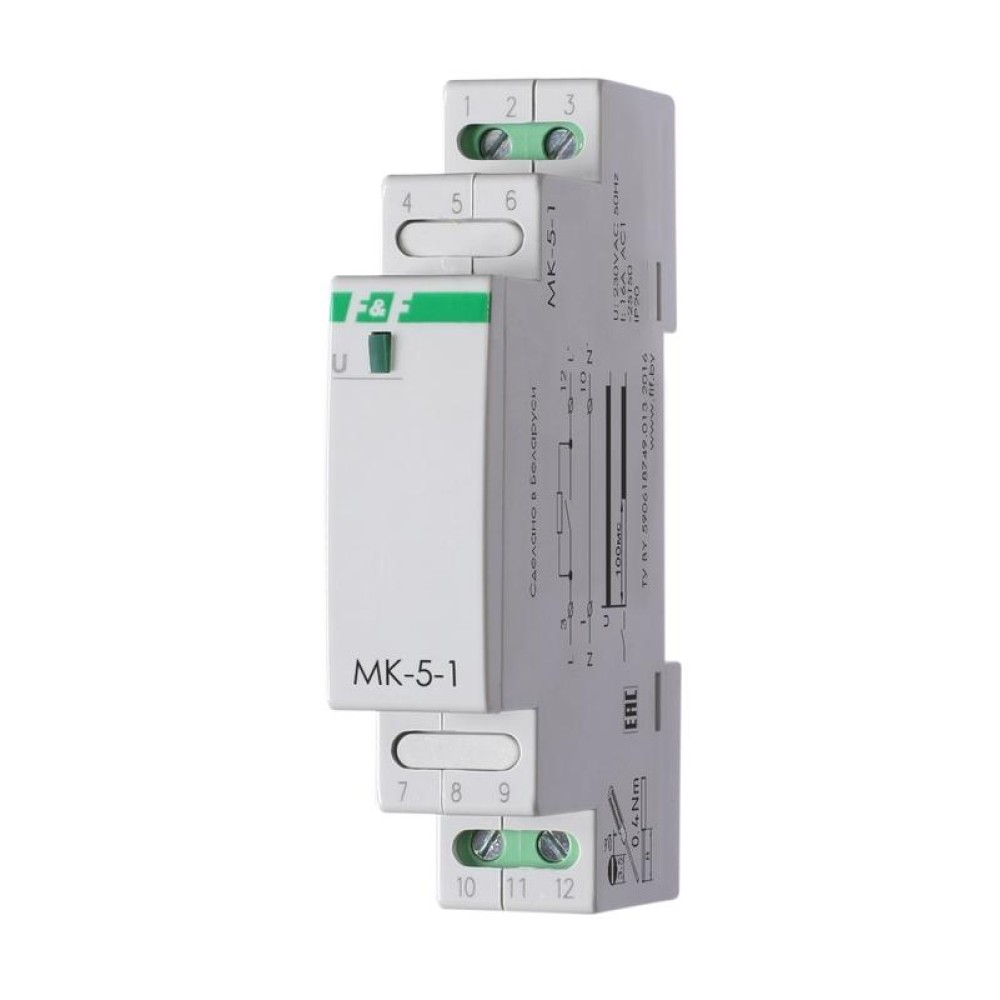

Модуль защиты контактов MK-5-1 (Монтаж на DIN-рейку последовательное включение с нагрузкой защ. конт

Назначение
Предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
Область применения
Применяется как промежуточный модуль, гасящий негативный эффект высоких пусковых токов, следствием которых является слипание контактов управляющих устройств в электрической сети жилых домов, общественных организаций, кинотеатров, компьютерных залов, супермаркетов, школ, больниц, систем уличного освещения.
Особенности
- ограничение пускового тока нагрузки до 8 А;
- максимальная ёмкость нагрузки 3000 мкФ;
- максимальный ток нагрузки 16 А;
- максимальное коммутируемое напряжение 250 В АС.
Принцип работы
При подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и полный объем тока, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
