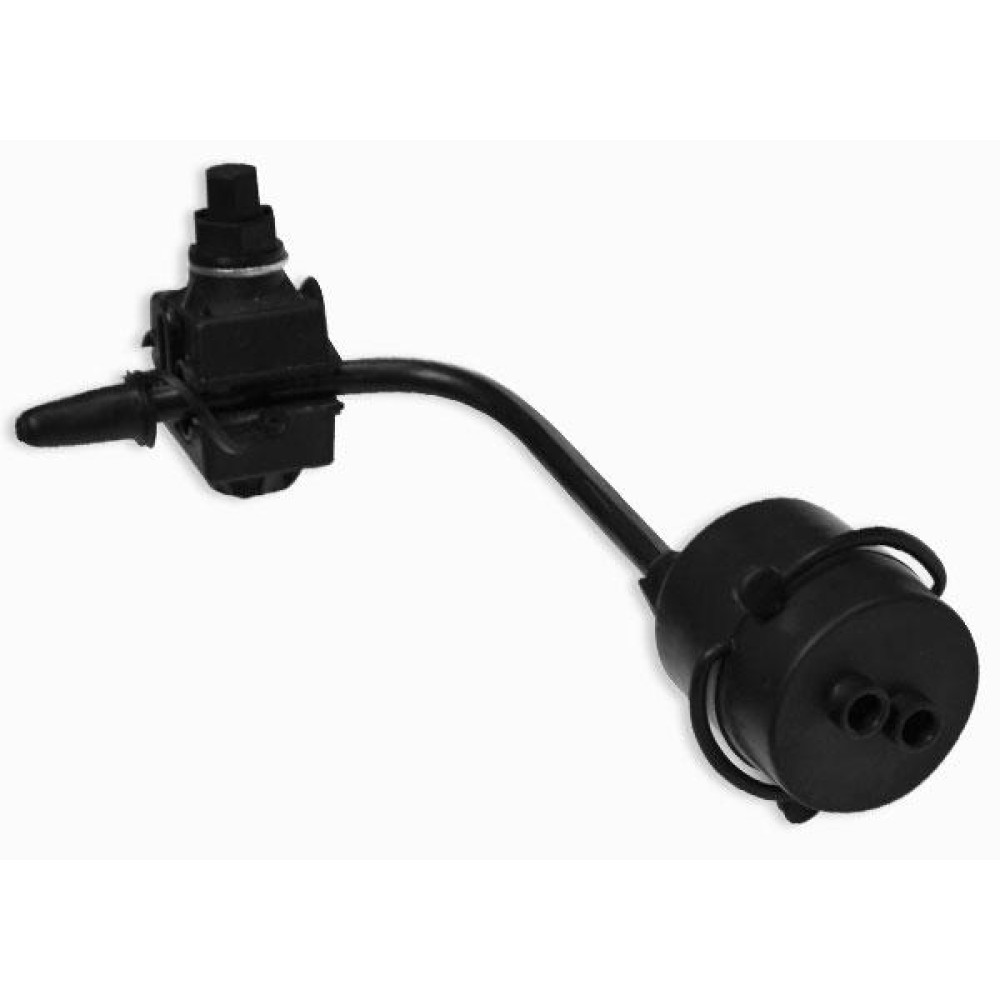

Зажим прокалывающий ОР-72 (SLIW54+SLIW65) МЗВА 00-00000227

Ответвительный прокалывающий герметичный зажим ОР 72 предназначен для электрического присоединения к нулевой и токопроводящим жилам магистрали СИП ВЛИ 0,4 кВ абонентских ответвлений. Зажим имеет раздельную затяжку болтов на магистральном проводе и проводах ответвления, что позволяет многократно присоединять и отсоединять абонентские провода, не снимая зажимы с магистрального провода.
Конструктивно зажим ОР-72 состоит из герметичного ответвительного прокалывающего зажима и одного герметичного адаптера типа AG с плашечными зажимами для подключения одного или двух проводов абонентских ответвлений. Концы проводов абонентских ответвлений перед подключением к адаптеру зачищаются от изоляции. Возможность фиксации нижней части зажима ключом S17 облегчает затяжку болтов.
Срыв головки болта, обеспечивающего установку зажима на магистральный провод, соответствует эквивалентному усилию, необходимому для создания электрического контакта с проводом магистрали. На прокалывающие элементы нанесена контактная смазка. Зажим OP-72 легко устанавливается на провод, отсутствуют выпадающие элементы. Болт, обеспечивающий установку зажима на магистральный провод, изолирован от контактных деталей зажима.
Производится по ТУ 3449-004-52819896-2010
Сечение жил магистрали, кв.мм: 16-150
Сечение жил ответвления, кв.мм: 1,5-35
Тип провода: СИП-2 / СИП-4
Число проводов ответвления: 1 или 2 ответвления
Номинальное сечение жил магистрали, кв.мм 16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150
Номинальное сечение жил ответвления, кв.мм 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 16 | 25 | 35
Аналоги других производителей: Р-616; Р-619; SLIW66
Масса не более: 0,19 кг
Количество штук в упаковке: 20 шт.
