Комплект ПРВТ-20.II/200.п У1 с КМЧ №2 + Плавкая вставка для предохранителя НИЛЕД 15500732

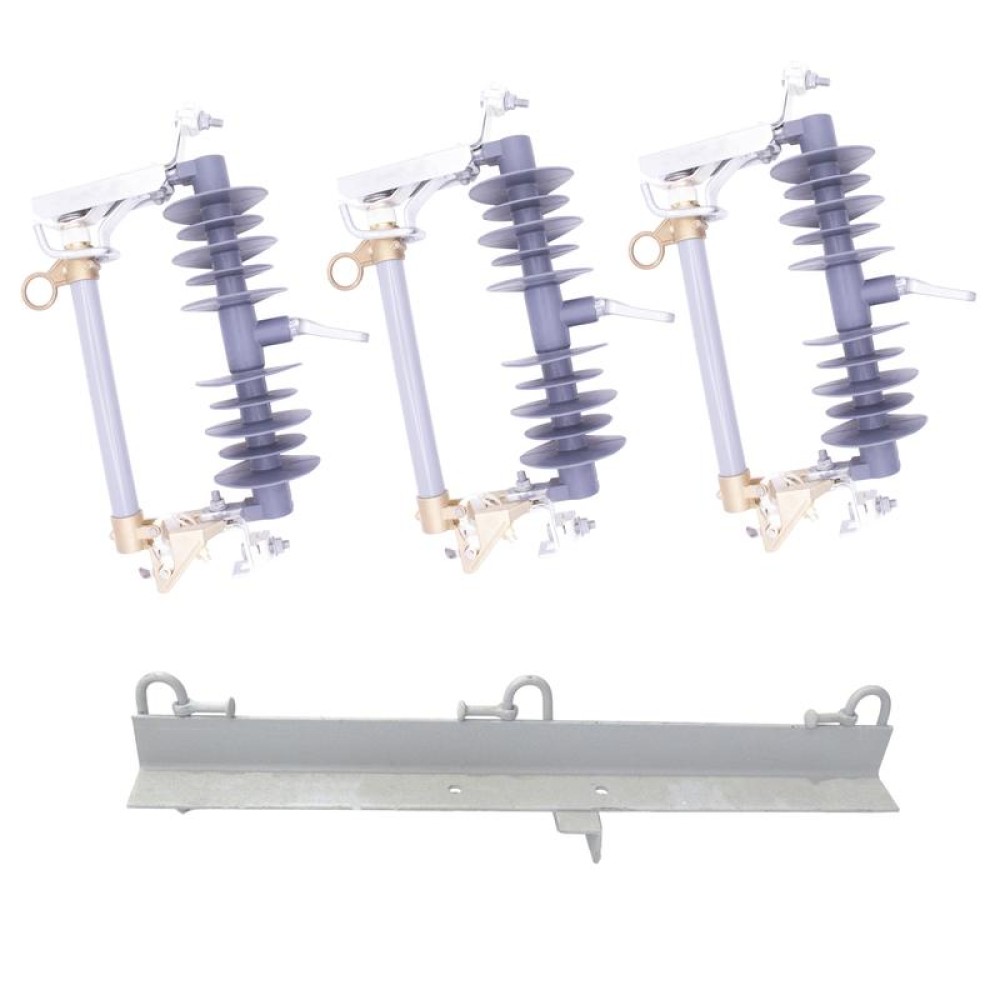

Предназначены для защиты силовых трансформаторов и распределительных систем от коротких замыканий и предельных перегрузочных токов частотой 50 Гц, а также включения и отключения участков электрической цепи (с изолированной или заземленной нейтралью) с отключенной нагрузкой при наличии в них емкостных индуктивных токов при помощи оперативной штанги. Комплект ПРВТ заказывается по опросному листу. Базовый комплект включает в себя три полюса ПРВТ, один дополнительный держатель предохранителя и 5 плавких вставок. Опционально поставляется может поставляться с комплект монтажных частей (КМЧ).

Номинальные токи плавкой вставки предохранителей: в диапазоне 2—200 А.

Конструкция:

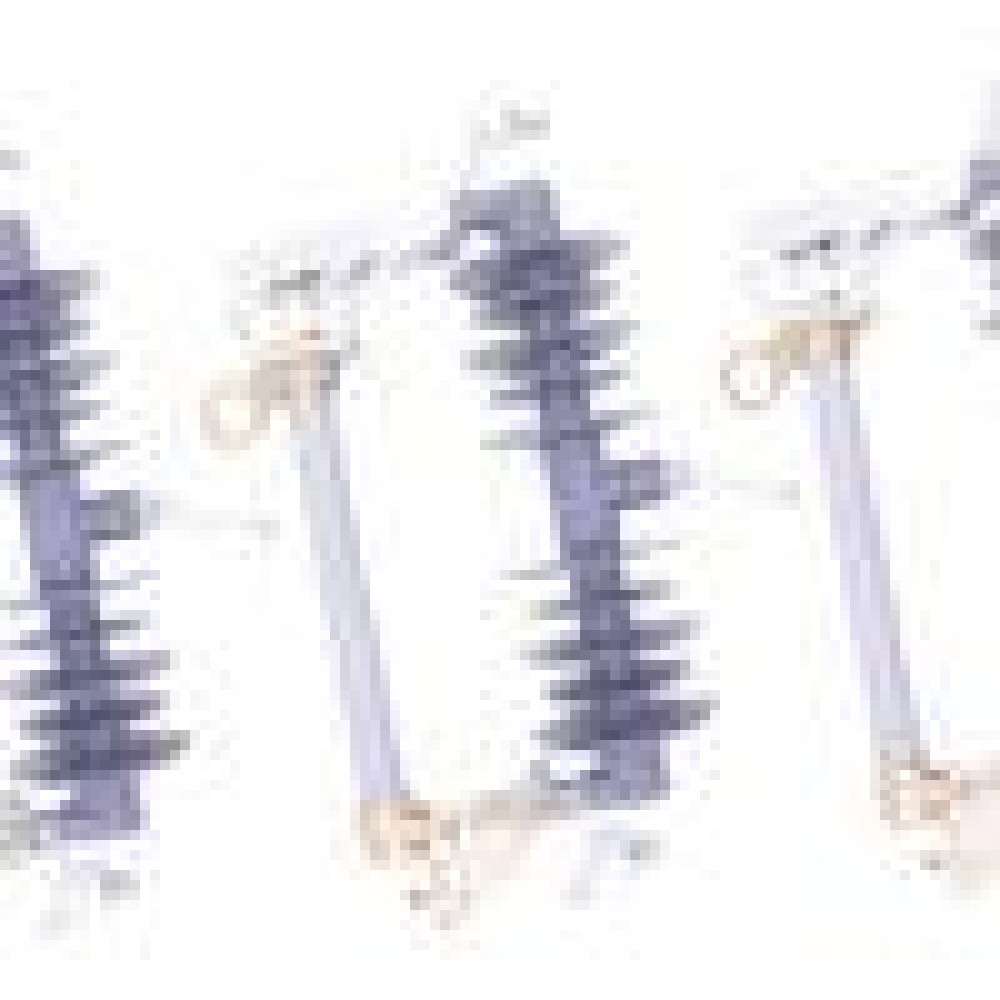

Предохранители-разъединители выполнены в виде однополюсного аппарата, состоящего из одного фарфорового изолятора, на концах кронштейнов закреплены контактные системы. В контактных системах устанавливается держатель предохранителя. В держателе устанавливается заменяемый элемент — плавкая вставка. При токах перегрузки
и короткого замыкания плавкая вставка перегорает, держатель предохранителя автоматически откидывается, тем самым создается видимый разрыв. Таким образом, аппарат выполняет одновременные функции защитного аппарата и разъединителя. Заменяемые элементы выполняются с двумя типами время-токовых характеристик: типа «К» — быстрые; типа «Т» — медленные, позволяющие обеспечить селективность защиты.
