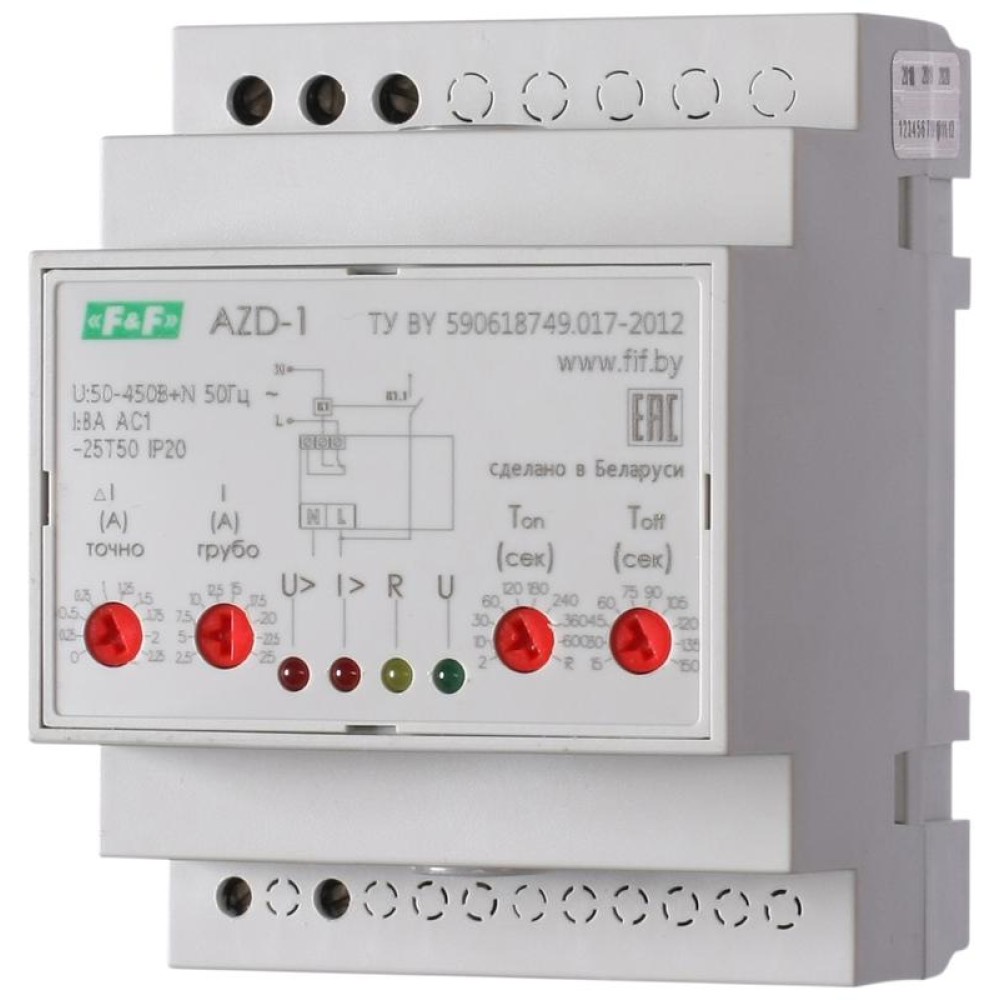

Автомат защиты электродвигателей AZD-1 микропроцессорн. защита однофазн. двигателей до 5кВт 50-450В

Реле защиты электродвигателей серии "AZD"
Монтаж на DIN-рейку.
Предназначено для защиты однофазных электродвигателей переменного тока мощностью до 5кВт, напряжением 50-450 В АС с номинальными (рабочими) токами в диапазоне от 2,5А до 27,5А от аварийных режимов работы.Отключение, с одновременным отображением типа аварии соответствующим ему индикатором, происходит в следующих аварийных ситуациях:
- перегрузка по току недопустимой продолжительности – поломка или заклинивание приводных механизмов, разрушение подшипников и пр.;
- недопустимое снижение нагрузки – поломка приводных механизмов, сухой ход насоса и т.п.;
- при работе на пониженном или повышенном напряжении;
- при перегреве ЭУ;
- при коротком замыкании.
Принцип работы

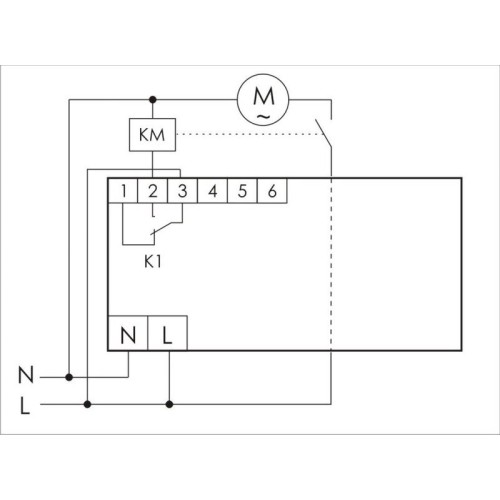

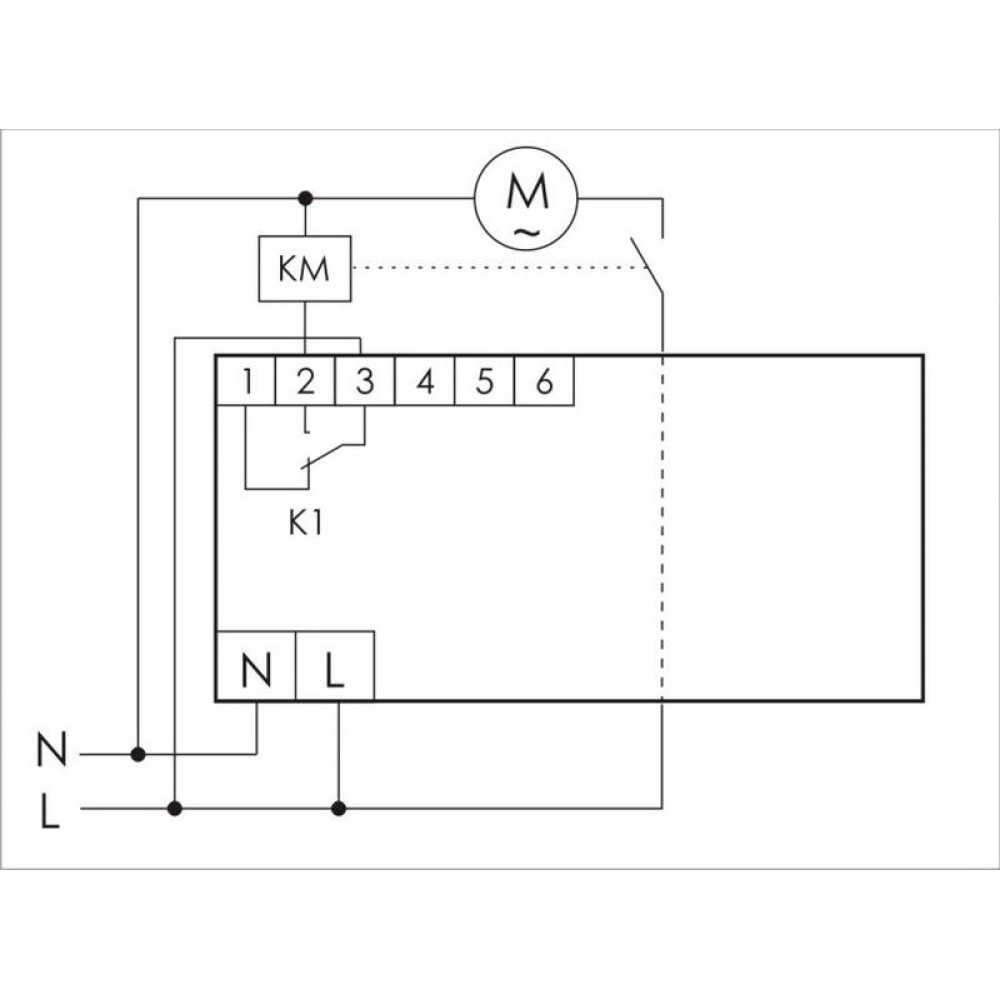

Если контролируемые параметры в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
диапазон контролируемых токов ЭУ в пределах 2,5-27,5 А;
защита однохфазных электродвигателей мощностью до 5 кВт;
контакт - 1NO/NC (8 А);
напряжение питания 50-450В+N.
